Wir sind MTU System Integrator

Auszug aus Produktübersicht Gas BHKW

Primärenergie Erdgas mit MZ

Aggregate SERIES 4000 NATURAL GAS 400V/50Hz/NOx < 500

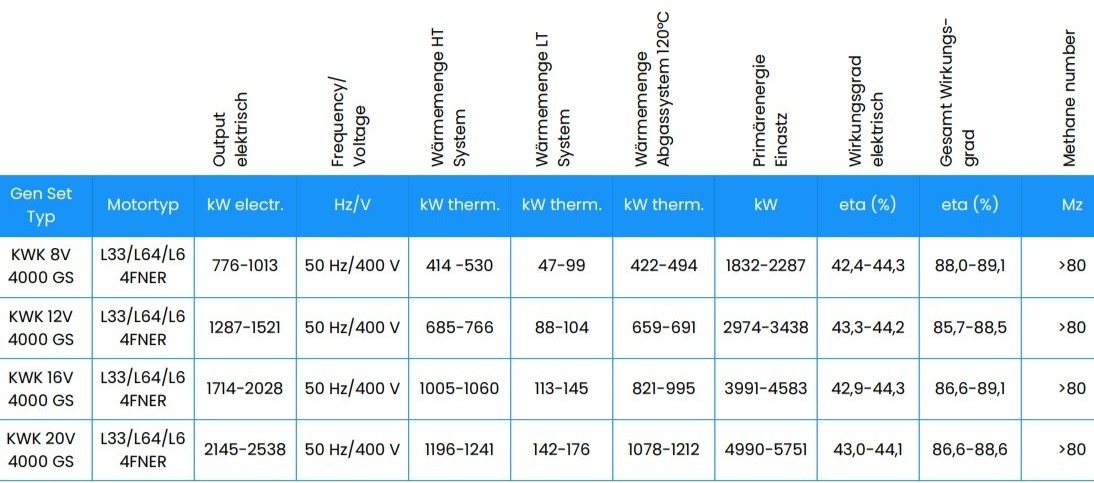

**Produktübersicht Gas BHKW – Allgemein**
*andere Drehzahlen und Generatorspannungen auf Anfrage (Mittelspannung)

Aggregate SERIES 4000 NATURAL GAS 400V/50 Hz/NOx < 500 mg/Nm3, Hohe Umgebungstemperaturen

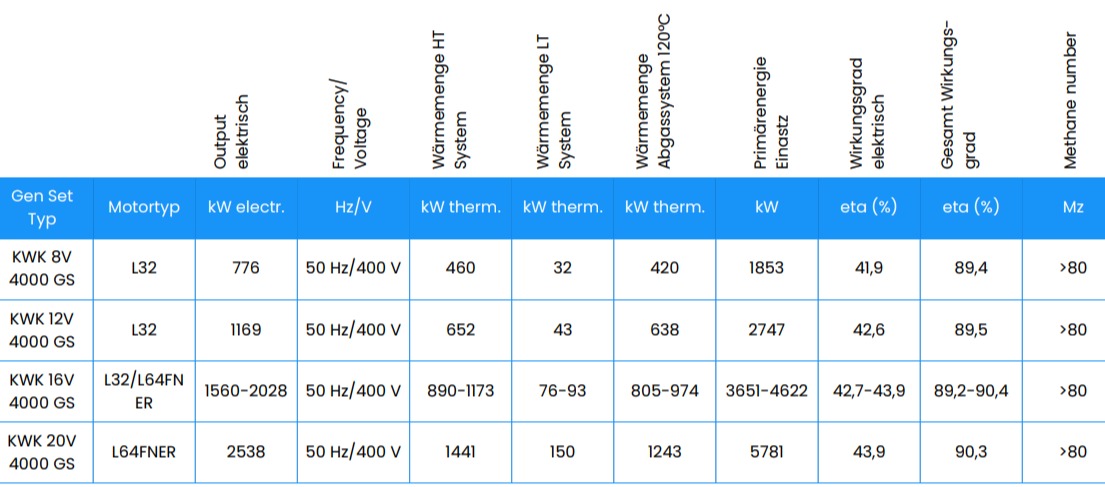

**Produktübersicht Gas BHKW – Hohe Umgebungstemperaturen**

Aggregate SERIES 4000 NATURAL GAS 400V/50 Hz/NOx < 500 mg/Nm3, mit niedrige Methanzahl

**Produktübersicht Gas BHKW - niedrige Methanzahl**

Standard Aggregate Lieferumfang

Aggregate Auslegung

Anwendungsgruppe 3A Continuous Power
10 % Überlastbar nach ICXN
Load factor < 100 %
Betriebsstunden unlimitiert

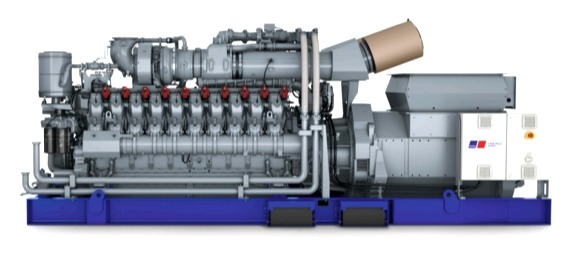

**KWK MTU 20V 4000 GS Generator Aggregat**

Standard Lieferumfang

MTU Motor mit angebauter Ölwanne, angebautem SAE Schwungrad
SAE Anschlußgehäuse
elastische Kupplung zwischen Motor und Generator
Aufladegruppe mit Turbolader und elastischem Kompensator
Abgassammelrohr Wärmeschutz angebaut
Verbrennungsluftfilter aufgebaut
Ladeluftkühler angebaut
elastische Anschlußkompensatoren für HT Motorkühlsystem
elastische Anschlußkompensatorenn für LT Ladeluftkühlsystem
Schmierölsystem mit angebauter Schmierölpumpe, Schmierölfilter
Schmierölwechselpumpe angebaut mit Ölauffangwanne
Kurbelraumentlüftung geschlossen

elastische Motorlagerung
elastische Generatorlagerfüße
Zündsystem mit Zündkerzen und Zündspulen
E-Starter angebaut
Synchron-Generator mit Anschlußkasten, notwendige Sensorik und Überwachung
Grundrahmen zur Aufnahme Verbrennungskraftmotor und Generator
Damping plates zwischen Grundrahmen und Fundament, ( lose Lieferung )
Hebeösen Motor/Generator
Transportsicherungen Motor/Generator
Starter-Batterie angebaut

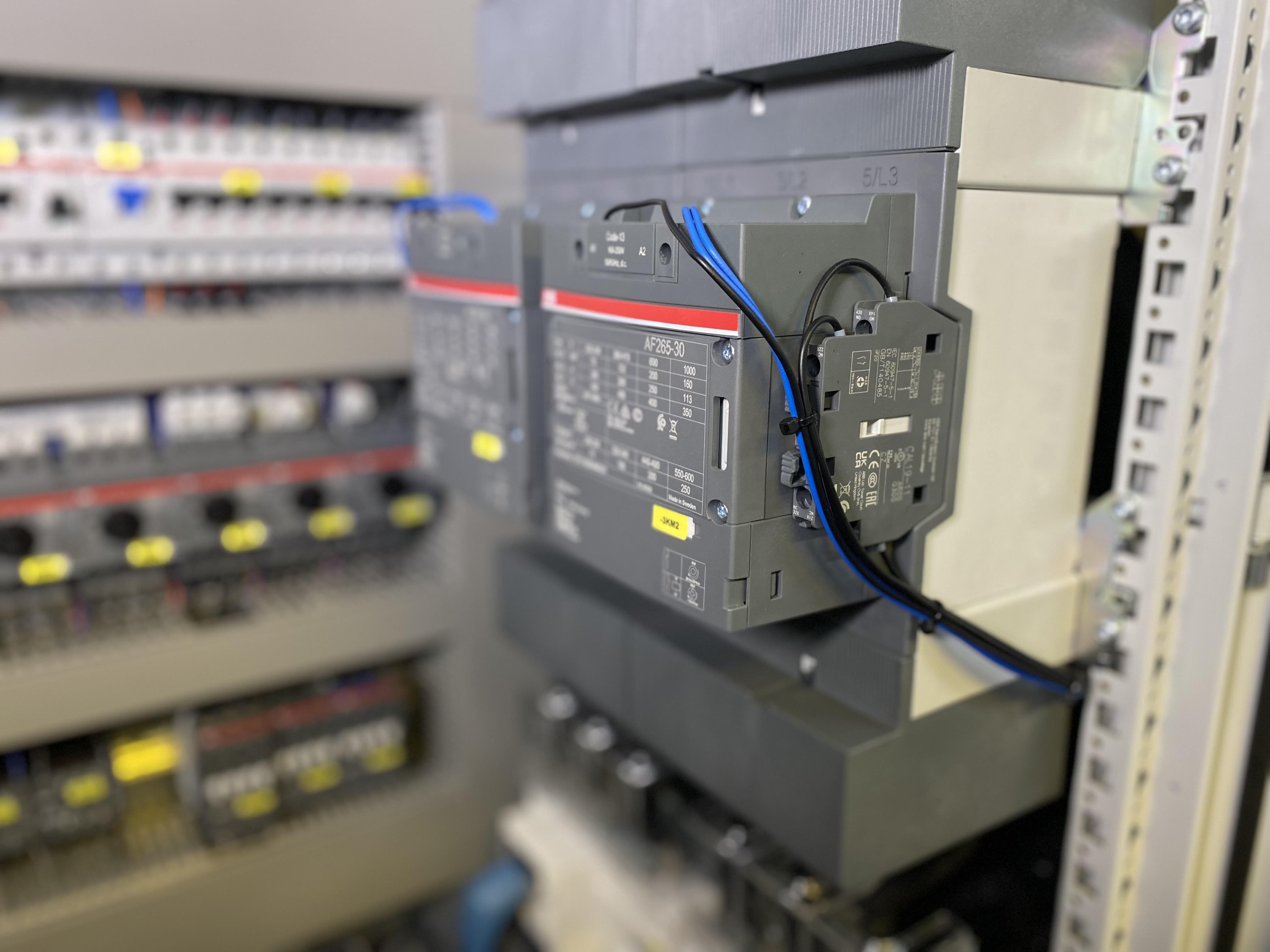

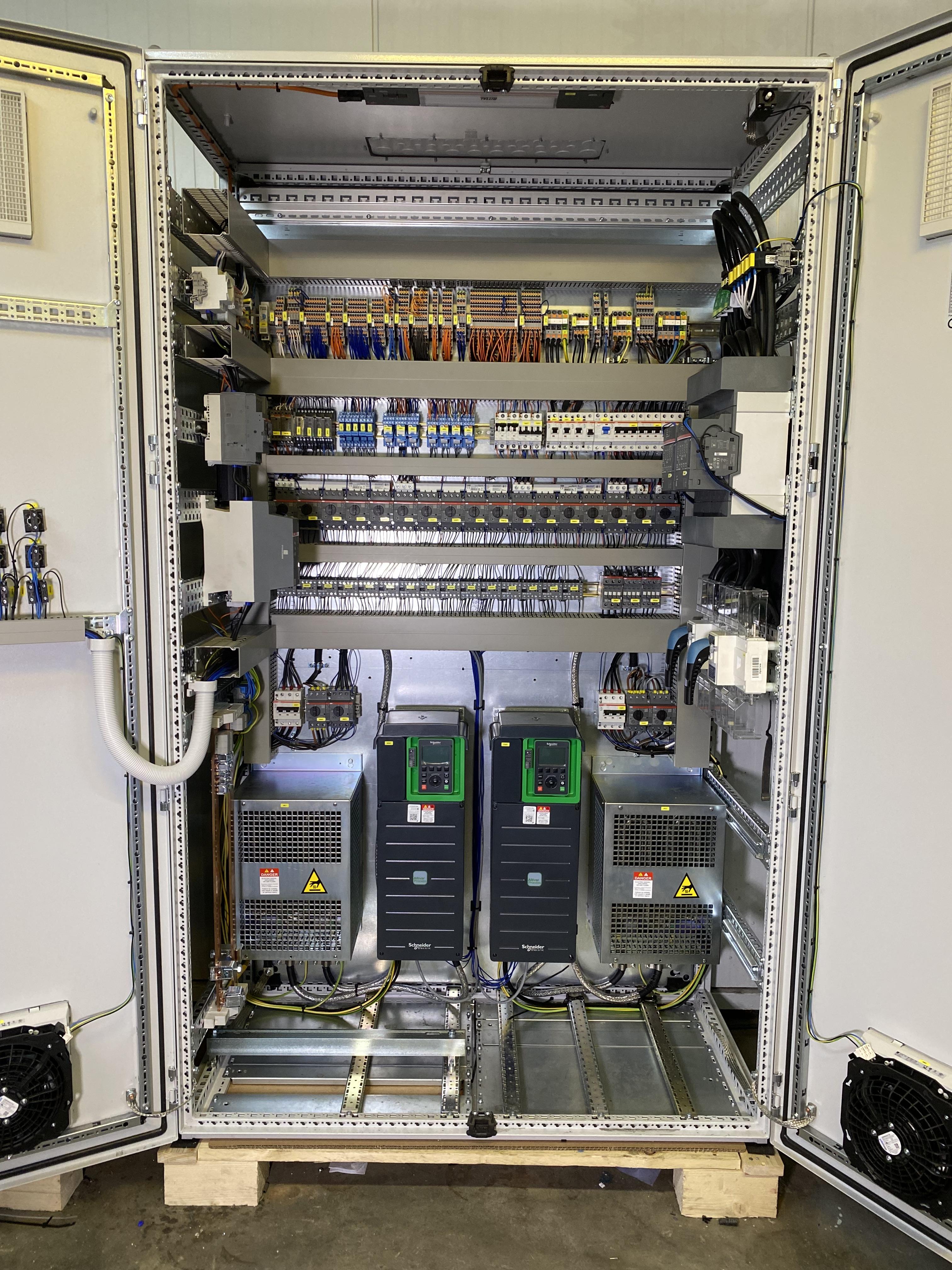

Gen Set Control Cabinet, komplette Gen Set Sensorik
Gasregelstrecke lose mit elastischem Anschlußschlauch zum Motor

Erweiterte KWK Komponenten

Über den Standard Lieferumfang der Generator Sets hinaus entwickelt und liefert die KWK-Service-GmbH weitere Systemlösungen:

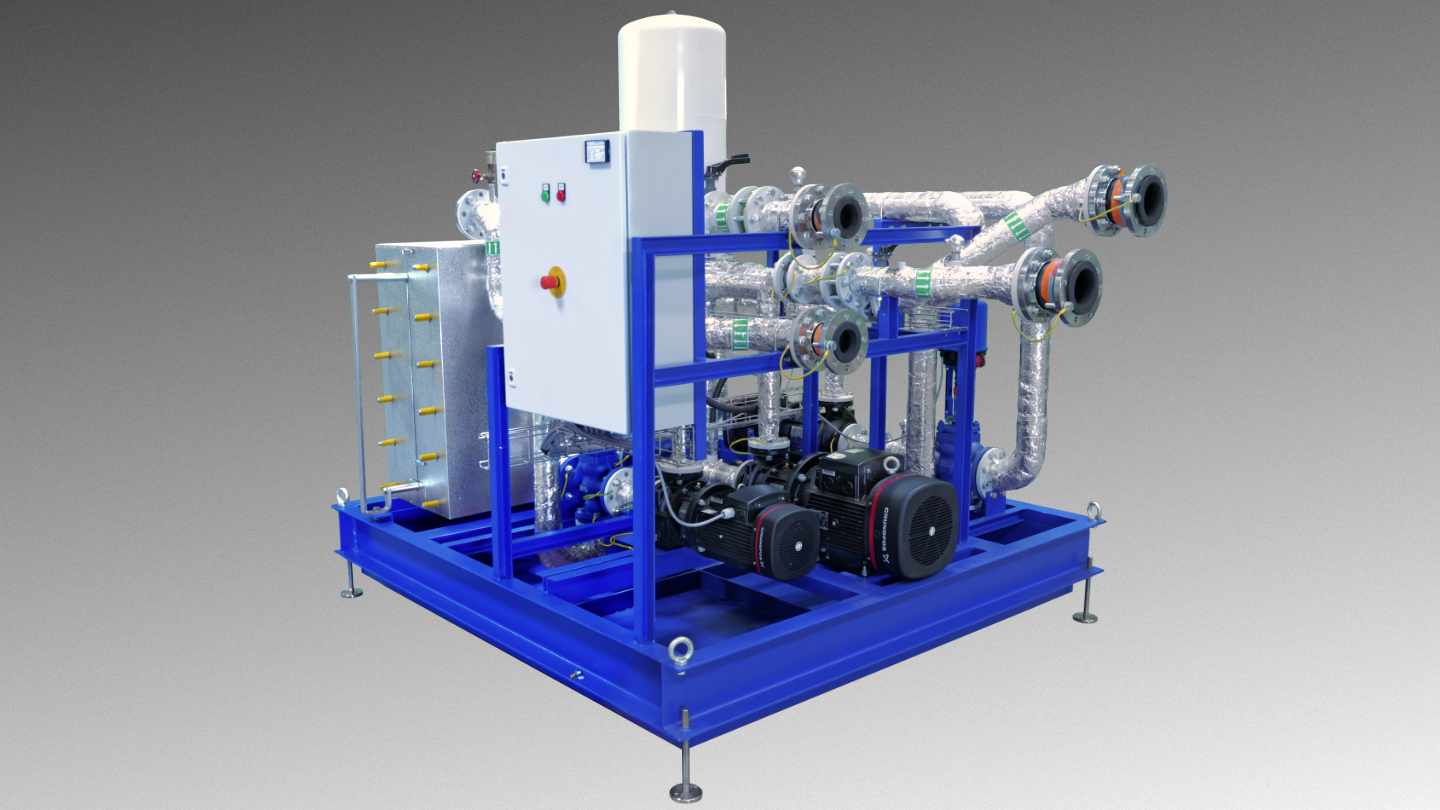

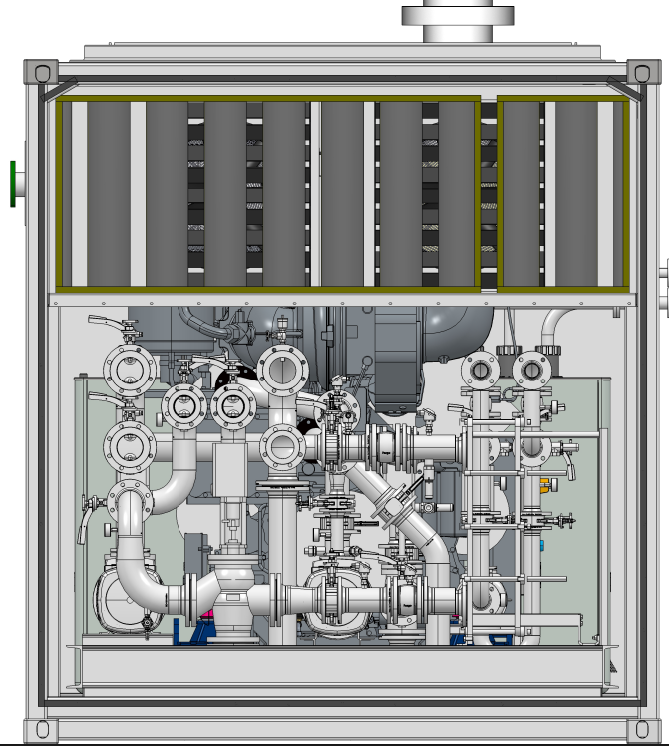

Wärmerückgewinnungsmodule

Unsere Module sind «Ready for Operation» und beinhalten …

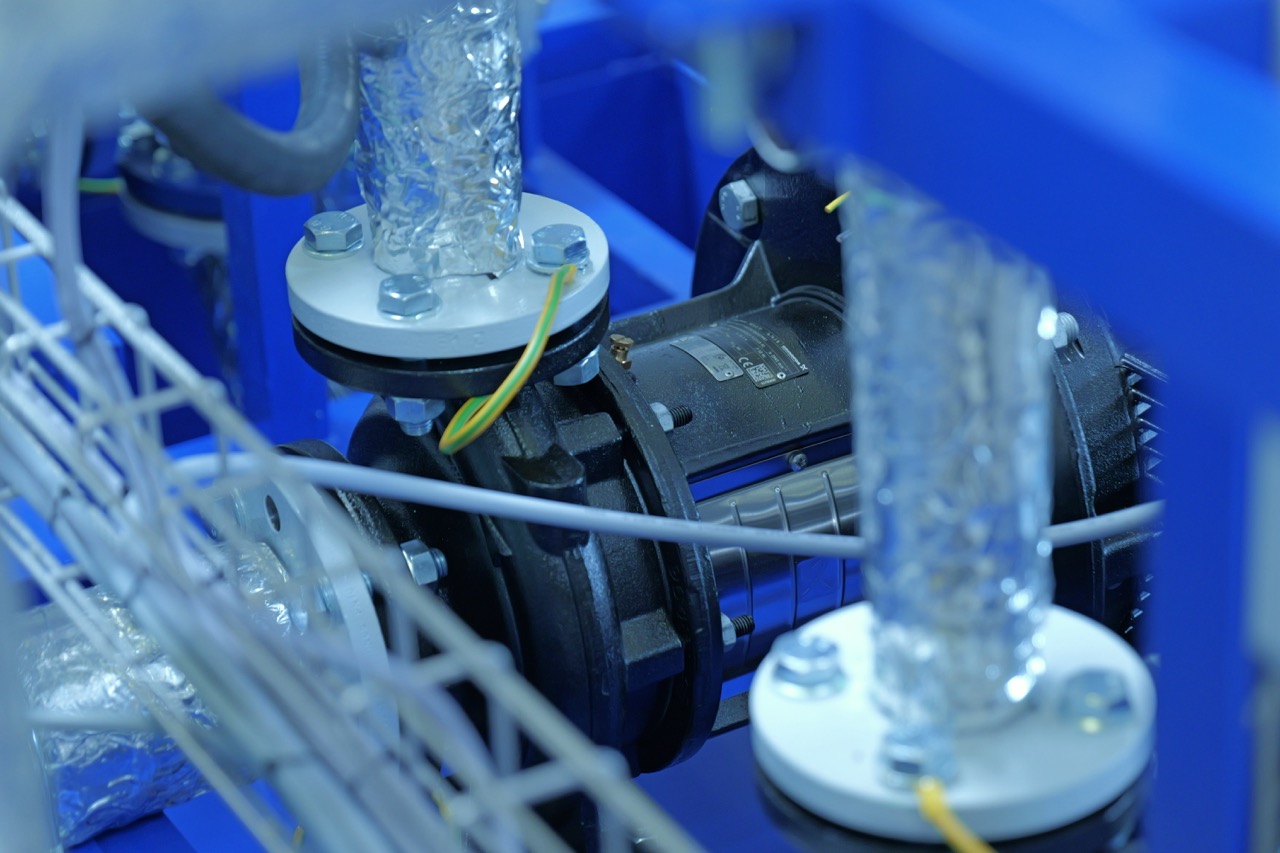

für Motorkühlwasserkreislauf: Umwälzpumpe, 3-Wege-Mischventil, Wärmetauscher
für Ladeluftkühlkreislauf: Umwälzpumpe, 3-Wege-Mischventil
für Wärmeauskopplung: Umwälzpumpe, 3-Wege-Mischventil, Anschluss an Wärmetauscher und Einbindung externer Abgaswärmetauscher

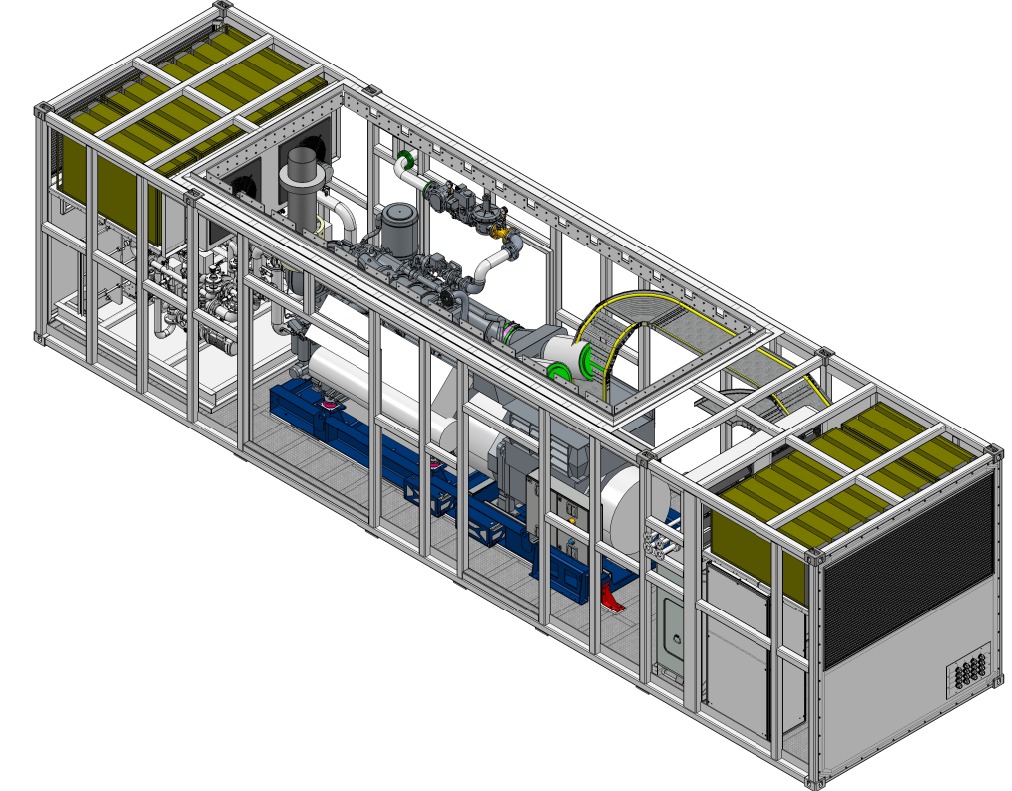

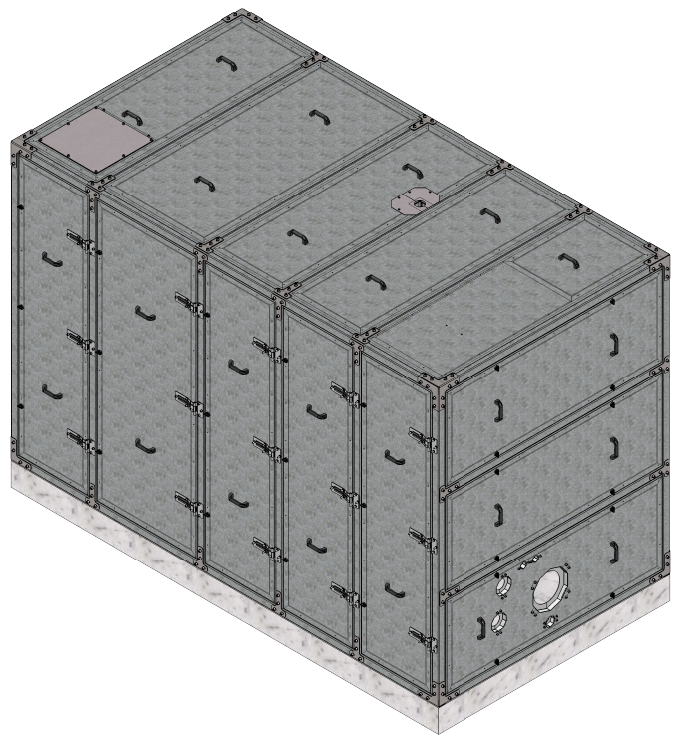

Schallschutzhauben für Innen- und Außenaufstellung

Unsere Schallschutzhauben werden in Modulbauweise angeboten. Der Bausatz kann am Aufstellort mit handelsüblichem Werkzeug montiert werden, wobei für die Montage ca. 2 geschulte Monteure erforderlich sind.

Das Haubenkonzept berücksichtigt das max. Lasten der Einzelkomponenten nicht überschritten werden.

Die Außenhaut besteht aus verzinktem Stahlblech, kann aber auch auf Kundenwunsch lackiert werden.

Die Schalldruckprognose im Abstand von 1m , 7m kann im Auftragsfall berechnet werden. (hierzu sind die kundenseitigen Schalldruckeingangswerte erforderlich)
